N-SIM超分辨率显微镜

超分辨率显微镜以传统光学显微技术所从未达到的分辨率呈现出极为清晰的细胞结构与分子活动

尼康新推出的N-SIM显微镜系统可获得传统光学显微镜两倍的分辨率。使用独特的光学科技与制造技术，尼康享誉全球的Eclipse Ti研究级显微镜并配备卓越的CFI Apo TIRF 100x oil物镜（N.A. 1.49），以此为基础又结合了由UCSF（University of California，San Francisco旧金山加州大学）所授权的SIM技术就形成了全新的N-SIM系统。N-SIM在实现超级分辨率的同时还能以0.6秒/帧的时间分辨率实现了业内最高的超分辨率图像获取速度。

关键特性

几近传统显微镜双倍的分辨率

结合UCSF授权的“结构化照明显微术（S tructured I llumination M icroscopy）”与尼康声誉卓著的CFI Apo TIRF 100x oil物镜（N.A. 1.49）N-SIM几乎实现了传统光学显微镜两倍的分辨率。

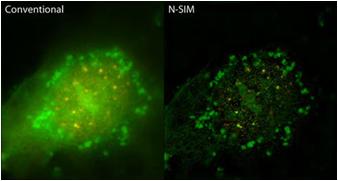

人血管内皮细胞常规图像与N-SIM图像比较

时间分辨率0.6秒/帧，业内最快

N-SIM提供业内最高的超分辨率图像获取速度，可实现0.6秒/帧2D SIM与1秒/帧3D SIM的时间分辨率，能有效进行活细胞成像。

线粒体红色荧光探针标记线粒体的动态图像（3D SIM，1秒/帧）

TIRF-SIM 成像技术

新研发的TIRF-SIM照明技术以相较传统TIRF显微镜更高的分辨率进行全内反射荧光观察（TIRF），可获得细胞膜附近更多的细节信息。

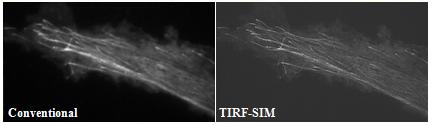

微管常规TIRF与TIRF-SIM成像比较

实现3D-SIM

新研发的3D-SIM照明技术可实现对样品的光学切片，可在20μm的厚度内以更高的分辨率呈现细胞结构的更多细节。

核体三维重构图（VEGF信号(Cy3)与泛素连接酶(FITC)共标，约5μm厚）
